Раптове зникнення світла у квартирі чи будинку — ситуація, з якою стикався кожен. Найчастіше це відбувається через спрацювання автоматичного вимикача в електричному щитку. Багато користувачів сприймають це як прикру несправність або перешкоду, яку потрібно просто “увімкнути назад”, щоб продовжити займатися своїми справами. Однак такий підхід є помилковим і потенційно небезпечним.
Автоматичний вимикач — це не звичайний рубильник для зручності, а головний елемент захисту вашої електромережі. Його основна функція — запобігти перегріванню проводки та виникненню пожежі. Якщо важіль автомата опустився вниз, це означає, що система зафіксувала аномалію: струм перевищив допустимі значення, і подальша робота могла б призвести до пошкодження ізоляції або техніки.
У цій статті ми детально розглянемо 10 основних причин аварійних відключень. Ми розберемося, як відрізнити звичайне перевантаження від короткого замикання, чому не можна ігнорувати часті спрацювання та в яких випадках проблему можна вирішити самостійно, а коли необхідно звертатися до професіоналів. Цей гід допоможе вам краще розуміти принципи роботи вашої домашньої електромережі.

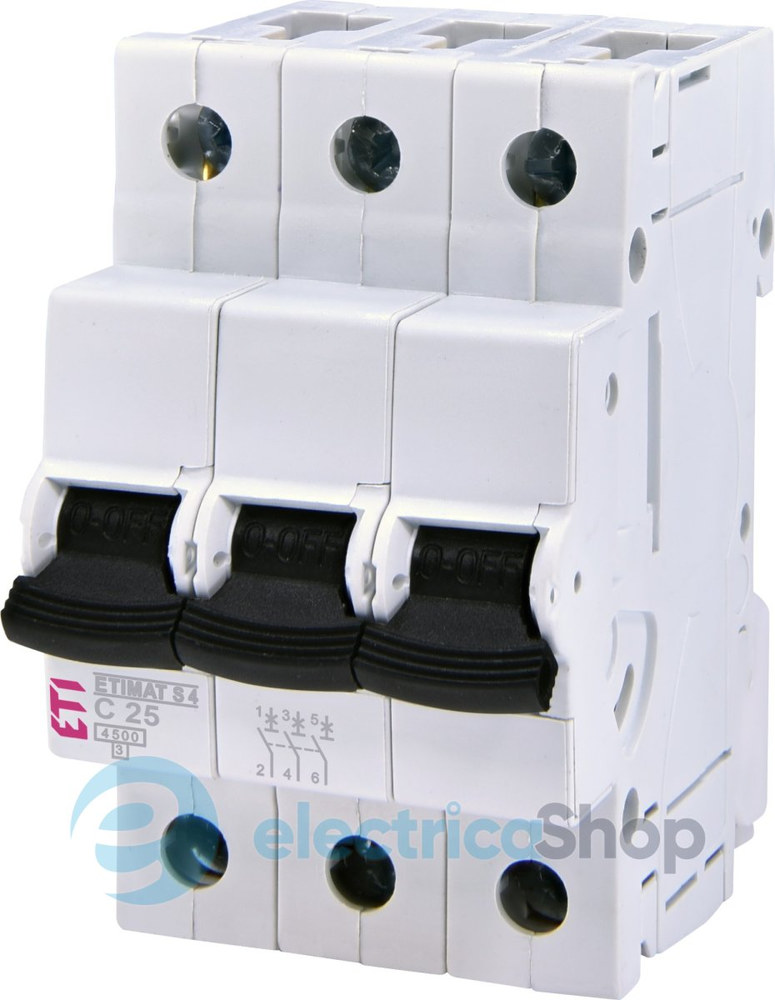

Як працює автоматичний вимикач
Щоб ефективно шукати причину несправності, варто розуміти, що саме відбувається всередині пристрою в момент відключення. Автомат фіксує наявність струму та реагує на його характеристики. Конструкція автоматичного вимикача передбачає два незалежних механізми захисту, кожен з яких відповідає за свій тип аварійної ситуації.
Розуміння різниці між цими механізмами є ключем до правильної діагностики проблеми:
- Тепловий розчіплювач (захист від перевантаження). Основою цього механізму є біметалева пластина. Коли через неї проходить струм, що незначно перевищує номінальний (наприклад, ви увімкнули забагато приладів), пластина починає нагріватися. Під дією температури вона повільно вигинається і в певний момент натискає на механізм розчеплення, розмикаючи коло. Цей процес не є миттєвим: залежно від сили перевантаження, відключення може статися через декілька хвилин або навіть годину. Це дає змогу ігнорувати короткочасні пускові струми, але захищає провід від тривалого перегріву.
- Електромагнітний розчіплювач (захист від короткого замикання). Це соленоїд з рухомим осердям. У випадку короткого замикання струм у колі миттєво зростає до критичних значень (у сотні разів вище номіналу). Котушка створює потужне магнітне поле, яке миттєво виштовхує осердя і розмикає контакти за долі секунди (менше 0,1 с). Це необхідно для того, щоб запобігти розплавленню проводки та виникненню дуги.
Отже, якщо світло згасло миттєво з гучним звуком — спрацював електромагнітний захист (коротке замикання). Якщо ж відключення відбулося через певний час після увімкнення потужних приладів, а корпус автомата теплий — спрацював тепловий захист (перевантаження).
Причина №1. Перевантаження мережі
Це найбільш поширена причина спрацювання автоматики в житловому секторі. Сучасні квартири наповнені потужною побутовою технікою, тоді як електропроводка, особливо в будинках старого житлового фонду, часто не розрахована на такі навантаження. Кожна лінія (група розеток) має обмежену пропускну здатність, яка визначається перерізом кабелю та номіналом автомата.
Для розуміння масштабу проблеми варто проаналізувати потужність приладів, які ми часто використовуємо одночасно. Стандартна розеткова лінія зазвичай захищена автоматом на 16 Ампер, що дозволяє безпечно споживати близько 3,5 кВт потужності.
Розглянемо типові показники споживання побутових приладів:
- Електричний чайник — 2,0–2,5 кВт.
- Пральна машина (в режимі нагріву води) — 2,0–2,5 кВт.
- Мікрохвильова піч — 1,0–1,5 кВт.
- Електричний обігрівач або бойлер — 1,5–2,0 кВт.
- Фен або праска — 1,5–2,0 кВт.
Якщо ви одночасно увімкнете чайник та пральну машину в розетки, що підключені до однієї лінії, сумарна потужність складе понад 4 кВт. Струм у ланцюзі перевищить 20 Ампер. Тепловий розчіплювач автомата почне нагріватися і через певний час розімкне коло, щоб захистити ізоляцію кабелю від руйнування.
Ось як вирішити це питання: відключіть частину потужних приладів і спробуйте звести важіль автомата. Якщо він працює стабільно, проблема полягала саме в перевищенні ліміту потужності. У майбутньому намагайтеся розподіляти навантаження: не вмикайте енергоємні прилади одночасно або використовуйте розетки, що живляться від різних автоматів.
Причина №2. Коротке замикання (КЗ)
Коротке замикання є набагато серйознішою проблемою, ніж перевантаження. Це аварійний режим роботи, при якому фазний і нульовий провідники з’єднуються між собою безпосередньо, оминаючи електричне навантаження (прилад). У такій ситуації електричний опір кола стає критично низьким, а сила струму миттєво зростає до надвеликих значень.
Визначити коротке замикання зазвичай нескладно за характерними ознаками, що супроводжують момент відключення:
- Гучний хлопок або клацання в щитку.
- Спалах іскри в місці замикання (розетці, вимикачі або приладі).
- Характерний запах горілої ізоляції або пластмаси.
- Автомат вибиває миттєво при спробі повторного увімкнення, важіль не фіксується у верхньому положенні.
Причиною короткого замикання найчастіше стає пошкодження ізоляції проводів, несправність контактних з’єднань у розетках або вихід з ладу самого електроприладу.
Якщо ви підозрюєте коротке замикання, не намагайтеся силоміць утримувати важіль автомата у ввімкненому стані. Вимкніть усі прилади з розеток у знеструмленій зоні. Спробуйте увімкнути автомат. Якщо він увімкнувся — проблема в одному з приладів. Якщо ні — пошкодження знаходиться в електропроводці або комутаційних апаратах (розетках, розподільчих коробках), і для ремонту знадобиться допомога електрика.
Причина №3. Несправність побутової техніки
Іноді електромережа працює справно, а причиною відключення стає конкретний побутовий прилад. Внутрішні пошкодження техніки можуть створювати струми витоку або коротке замикання всередині корпусу пристрою. Це часто трапляється зі старою технікою або приладами, що працюють у складних умовах (вологість, вібрація).
Варто звернути увагу на прилади, які мають нагрівальні елементи (ТЕНи) або електродвигуни, оскільки вони найбільш схильні до таких поломок:
- Водонагрівачі (бойлери) та пральні машини — руйнування оболонки ТЕНа під дією корозії призводить до контакту нагрівальної спіралі з водою, що викликає коротке замикання.
- Холодильники — міжвиткове замикання в обмотках компресора спричиняє різке зростання споживання струму.
- Дрібна побутова техніка (праски, фени) — часте перегинання шнура живлення призводить до перетирання ізоляції жил і їхнього замикання.
Для діагностики слід використати метод виключення. Від’єднайте всі прилади від мережі, увімкніть автомат, а потім по черзі підключайте техніку. Несправний прилад викличе миттєве спрацювання захисту.
Причина №4. Зношення або поломка автоматичного вимикача
Автоматичний вимикач, як і будь який електромеханічний пристрій, має свій ресурс роботи. З часом, особливо після багаторазових спрацювань під навантаженням, внутрішні механізми можуть зношуватися. Контакти підгорають, що підвищує опір і викликає перегрів, пружини втрачають пружність, а механізм розчеплення може стати надмірно чутливим.
У таких випадках автомат починає працювати некоректно: відбуваються хибні спрацювання при навантаженні, значно меншому за номінальне, або пристрій видає сторонні звуки (гудіння, тріск). Також частою проблемою є встановлення неякісних бюджетних автоматів, реальні характеристики яких не відповідають заявленим на маркуванні.
Якщо діагностика показала, що проблема саме в комутаційному апараті, його необхідно замінити. Важливо розуміти, що на безпеці не варто заощаджувати. Професійні електрики радять використовувати лише сертифіковану продукцію від перевірених брендів. Якісне та надійне електрообладнання — в electrica-shop.com.ua. Цей спеціалізований магазин пропонує широкий асортимент оригінальних автоматичних вимикачів провідних світових виробників, таких як ABB, Schneider Electric, Hager. Купуючи обладнання в Електрика-ШОП, ви отримуєте гарантію відповідності технічних характеристик, що критично важливо для коректного захисту вашої оселі. Заміна старого або неякісного автомата на надійний пристрій часто повністю вирішує проблему регулярних відключень.
Причина №5. Поганий контакт у клемах автомата або щитка
Це поширена проблема, про яку часто забувають. Провід, що підключається до автомата, затискається гвинтом. З часом, під впливом циклів нагрівання та охолодження (термічне розширення металу), а також через вібрації, гвинтове з’єднання може ослабнути. Особливо це стосується алюмінієвих проводів, які мають властивість пластично деформуватися (“текти”) під тиском.
Ослаблений контакт призводить до підвищення перехідного опору в місці з’єднання. Це викликає локальний перегрів клеми та провідника. Тепло від розігрітого контакту передається всередину автомата на біметалеву пластину теплового розчіплювача. В результаті автомат спрацьовує, реагуючи на цей нагрів, хоча фактичне навантаження в лінії може бути в межах норми.
Ознаки поганого контакту:
- Оплавлення ізоляції проводу безпосередньо біля входу в автомат.
- Потемніння або обгорання корпусу автомата в зоні клем.
- Сильний нагрів передньої панелі вимикача.
Для усунення проблеми необхідно (при повністю знеструмленому щитку!) перевірити та підтягнути всі гвинтові з’єднання. Рекомендується проводити таку профілактику раз на рік.
Причина №6. Пускові струми електрообладнання
Деякі види побутової техніки в момент увімкнення споживають струм, який у кілька разів перевищує їхню номінальну робочу потужність. Це явище називається пусковим струмом. Воно характерне для пристроїв, оснащених потужними електродвигунами, компресорами або трансформаторами.
Наприклад, пилосос, глибинний насос, кондиціонер або холодильник у момент старту можуть короткочасно (на долі секунди) створювати навантаження, що перевищує номінал у 3–7 разів. Якщо на одній лінії підключено декілька таких пристроїв і вони запускаються одночасно (наприклад, після відновлення електропостачання у будинку), сумарний пусковий струм може досягти значень, які автомат розцінить як коротке замикання.
Для запобігання таким ситуаціям автоматичні вимикачі мають різні часо-струмові характеристики (типи кривих відключення — B, C, D). Для побутових мереж зі змішаним навантаженням найчастіше використовують тип “C”. Якщо ж у вас встановлено більш чутливий автомат типу “B” на лінії з потужними двигунами, він може систематично вибивати при старті обладнання.
Причина №7. Перегорання ламп розжарювання
Це специфічне явище, яке може лякати користувачів, але зазвичай не свідчить про серйозні проблеми з проводкою. У момент перегорання вольфрамової нитки лампи розжарювання всередині колби може виникнути електрична дуга. У цей короткий проміжок часу опір лампи різко знижується, що провокує значний стрибок струму.
Сучасні швидкодіючі автоматичні вимикачі встигають зреагувати на цей імпульс і знеструмлюють лінію освітлення:
- Це є штатною реакцією системи захисту.
- Це не означає, що автомат несправний.
Якщо після заміни лампочки автомат вмикається і працює нормально, додаткових дій вживати не потрібно. Щоб уникнути цього в майбутньому, можна розглянути перехід на LED-лампи, які не створюють таких ефектів при виході з ладу.
Причина №8. Пошкодження прихованої електропроводки
Пошкодження кабелю може статися всередині стіни, за гіпсокартоном або під підлогою. У старих будинках ізоляція проводів з часом пересихає, стає крихкою і обсипається, що призводить до контакту оголених жил.
Також причиною часто стає механічне пошкодження під час ремонту. Просвердлений отвір для полички або картини може зачепити кабель. Іноді пошкодження проявляється не відразу: порушена ізоляція поступово деградує, або жила перегорає з часом під навантаженням.
Ознаками прихованого пошкодження є постійне вибивання автомата навіть при відключених приладах, а також можлива наявність напруги на стінах (щипання струмом при дотику) або некоректна робота розеток. У такому випадку для пошуку місця пориву необхідне спеціальне обладнання, тому без виклику фахівця не обійтися.
Причина №9. Невідповідність номіналу автомата перерізу кабелю
Це груба помилка при проектуванні або монтажі електропроводки, яка зустрічається після непрофесійного ремонту. Існує чітке правило: номінал автоматичного вимикача підбирається під переріз кабелю, який він захищає, а не під потужність приладів, які ви хочете увімкнути.
Якщо встановити автомат із завищеним номіналом на тонкий провід, це створить пожежонебезпечну ситуацію:
- Приклад. На провід перерізом 1,5 мм² (допустимий струм близько 16А) встановлено автомат на 25А.
- Наслідок. При перевантаженні (наприклад, 20-22А) автомат не вимкнеться, оскільки для нього це нормальний режим. Однак провід почне сильно нагріватися і плавитися.
Іноді автомат вибиває через те, що клема перегрівається від розпеченого проводу, передаючи тепло на механізм захисту. Переконайтеся, що ваші автомати відповідають лініям: для кабелю 1,5 мм² (світло) — максимум 10-16А, для 2,5 мм² (розетки) — 16-20А.
Причина №10. Вплив погодних умов та факторів середовища
Ця причина є актуальною для мешканців приватних будинків або квартир з відкритими балконами та вуличним освітленням. Волога — ворог електрики. Дощ, сніг, туман або конденсат можуть проникати в негерметичні розподільчі коробки, розетки або вуличні світильники.
Вода з розчиненим пилом є провідником електричного струму. Потрапляння вологи на контакти може викликати короткі замикання або струми витоку. Останні, хоч і не завжди призводять до миттєвого КЗ, викликають нагрівання місця витоку і спрацювання теплового захисту.
Якщо автомат вибиває переважно в сиру погоду або під час дощу, необхідно ретельно перевірити ізоляцію вуличних ліній та герметичність всіх зовнішніх електроточок.
Як діяти при спрацюванні автомата
Якщо у вас зникло світло через спрацювання захисту, дотримуйтесь цього безпечного алгоритму дій:
- Локалізація. Підійдіть до щитка і визначте, який саме автомат спрацював (ввідний чи груповий).
- Перевірка температури. Обережно доторкніться до пластикового корпусу вимкненого автомата (не торкайтеся оголених частин чи контактів!). Якщо він гарячий — дайте йому охолонути 10–15 хвилин. Це вірна ознака перевантаження.
- Зняття навантаження. Вимкніть з розеток усі потужні прилади на лінії, що відключилася.
- Пробне увімкнення. Спробуйте підняти важіль автомата.
- Якщо автомат увімкнувся. Починайте підключати прилади по одному. Це допоможе зрозуміти, що саме перевантажує мережу або який прилад несправний.
- Якщо автомат миттєво вибиває знову. Не повторюйте спробу. Це свідчить про наявність стійкого короткого замикання в проводці або несправність самого автомата.
- Огляд розеток. Візуально перевірте розетки та вимикачі на наявність слідів кіптяви або оплавлення.
Пам’ятайте, що електрика вимагає обережності та професійного підходу. Якщо ви відчуваєте запах горілої проводки, бачите іскріння або дим, або якщо прості дії не допомагають відновити електропостачання — не ризикуйте і викличте кваліфікованого електрика. Ваша безпека та справність домашньої мережі залежать від своєчасної діагностики та використання якісних компонентів.
